MATRIČNI DISPLEJ 7 X
5 NA PARALELNOM PORTU

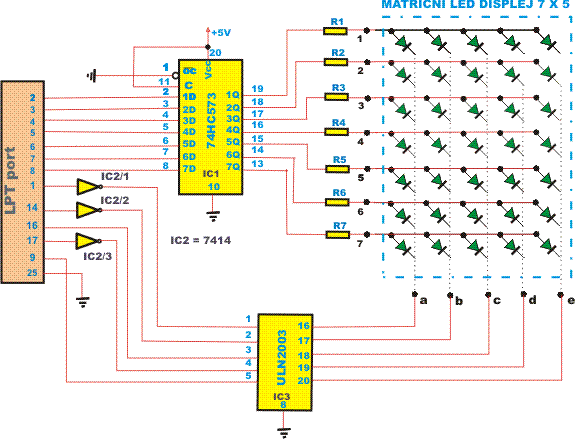

Šema matričnog displeja na paralelnom portu koji se programski kontroliše prikazana
je na donjoj slici.
Iz prikazane šeme vidi se da koristimo
sledeće signale paralelnog porta : Data
porta od D0 do D8 kao i signale Control Porta
,
, Init i
(pinovi 1, 14, 16 i
17), što su prva četiri bita Contol porta. Signali D0 do D6 dovode se na
kolo IC1 a signal D7 na kolo IC3. Signali ,
, Init , i D7 dovode se preko kola ULN2003 na katode LED dioda displeja,
dok se na njihove anode dovode signali D0
- D6 preko 74HC573 kola.
Program sa tastature preuzima unešeni karakter a zatim ga prikaže na
displeju. Prikazivanje na displeju vrši se na taj način što se šalje prva
kolona, duga i na kraju peta dok na odgovarajući ulaz kola ULN2003 treba poslati logičku jedinicu kako bi ta kolona bila
prikazana. Jasno je da u momentu slanja date kolone moramo poslati samo
odgovarajuću jedinicu na kolo ULN2003.
Ovaj se ciklus slanja se stalno obnavlja a zbog tromosti oka dobije se lepo
formiran karakter. Da bi formirali slovo
A prikazano na slici 1 neophodno je po kolonama poslati sledeće brojeve
date u donjoj tabeli:
|
Kolona |
D7 |
D6 |
D5 |
D4 |
D3 |
D2 |
D1 |
D0 |
Vrednost |
|
1 |
0 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
124 |
|
2 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
10 |
|
3 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
9 |
|
4 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
10 |
|
5 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
252 |
Slika 1
Specifikacija neophodnih komponenti za ovaj interfejs
data je u donjoj tabeli:
|
Rb. |
Komponenta |
Količina |
|
1. |
IC1 - 74HC573 |
1 kom |
|
2. |
IC2 - 7414 |
1 kom |
|
3. |
IC3 - ULN2003 |
1 kom |
|
4. |
DIL-20 podnožje |
1 kom |
|
5. |
DIL-16 podnožje |
1 kom |
|
6. |
DIL-14 podnožje |
1 kom |
|
7. |
R1 - R7 330 W |
8 kom |
|
8. |
Led dioda žuta fi 5 mm |
35 kom |
|
9. |
Dvopolna redna stezaljka |
1 kom |
|
10. |
DB-25 konektor muški |
1 kom |
|
11. |
Flet kabal |
1.5 m |
